Ideale, spektroskopietaugliche, schnell ansprechende InGaAs-Photodiode, 900–1700 nm, Anode geerdet, BNC Diese schnell ansprechende InGaAs-Photodiode von Ideal Spectroscopy ist für den Nachweis kleiner, schneller Infrarotstrahlen im Wellenlängenbereich von 900–1700 nm konzipiert. Die Photodiode ist anodisch geerdet und mit einem BNC-Buchsenanschluss zur einfachen Integration in bestehende Laborsysteme ausgestattet.
Diese Fotodiode ist mit
dem Fotodioden-Vorspannungsmodul von Ideal Spectroscopy kompatibel, welches eine einstellbare Vorspannung von 0–24 VDC für eine schnellere, linearere und verstärkte Reaktion ermöglicht. Beim Einstellen der Vorspannung ist Vorsicht geboten, da die Fotodiode eine maximale Sperrspannung von 20 VDC aufweist.

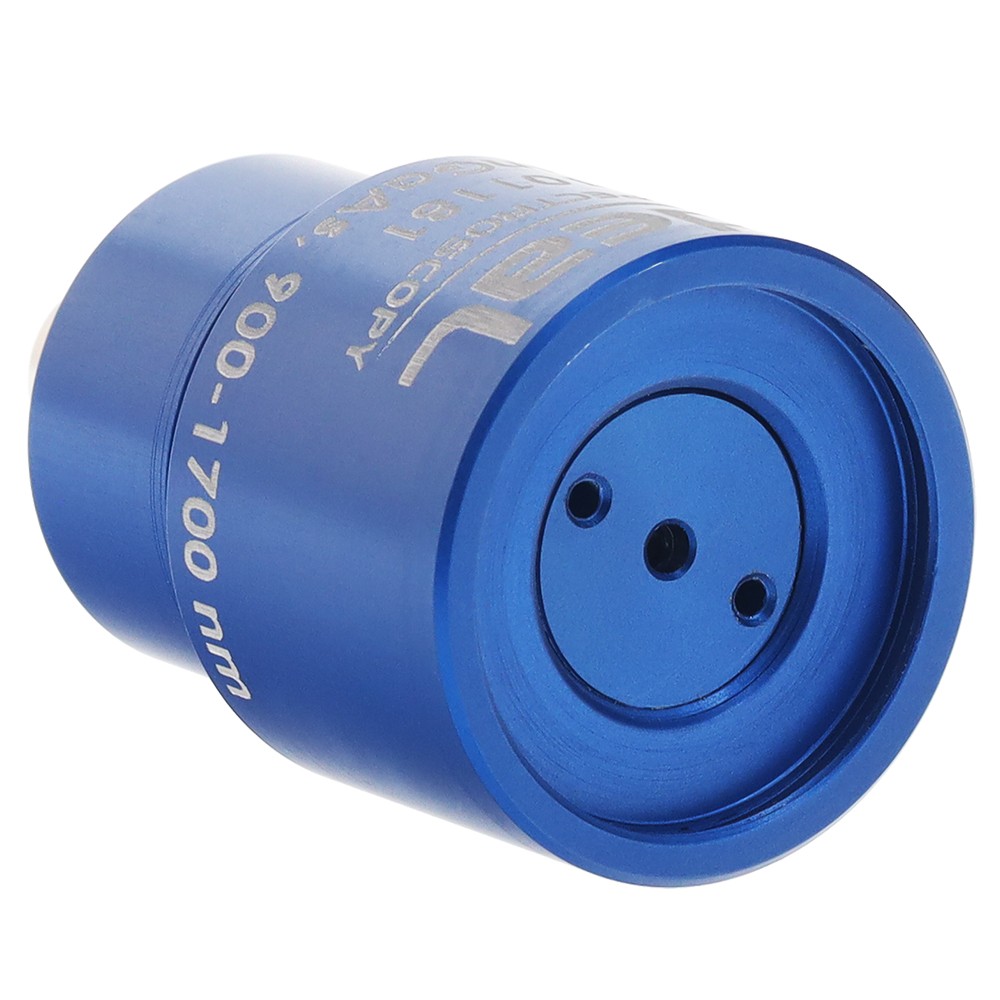

Das eloxierte Aluminiumgehäuse der Fotodiode bietet verschiedene Montagemöglichkeiten zur einfachen Integration in optische Systeme. Die Vorderseite ist mit einem SM1-Innengewinde zum Anschluss an ein 1"-Linsenrohr oder andere Standardoptiken ausgestattet. Die Rückseite des Gehäuses verfügt über ein SM1-Außengewinde zur Montage in optischen Gewindefassungen für 1"-Optiken und -Geräte. Ein glatter 1"-Außendurchmesserbereich ermöglicht zudem die Montage der Fotodiode in kinematischen Fassungen mit 1"-Innendurchmesser. Eine 8-32-Gewindebohrung an der Gehäusebasis ermöglicht den direkten Anschluss an Standard-Optikstative.
Spezifikationen:- Wellenlängenbereich: 900–1700 nm
- Aktive Oberfläche: 0,045 mm² , rund
- Typische Empfindlichkeit: 0,90 A/W
- Dunkelstrom: typisch 0,05 nA, maximal 2 nA bei 5 V Sperrspannung
- Anstiegszeit: 0,3 ns bei 5 V Sperrspannung
- Maximale Sperrspannung: 20 V DC
- Elektrischer Anschluss: BNC-Buchse
- Konfiguration: Anode geerdet
- Betriebstemperaturbereich: -40 bis 75 °C
