Cellule de spectroscopie à cavité résonante, longueur de trajet optique de 50 cm, supports réglables pour optiques de 1 pouce de diamètre extérieur, matériel de montage inclus.

En rupture de stock

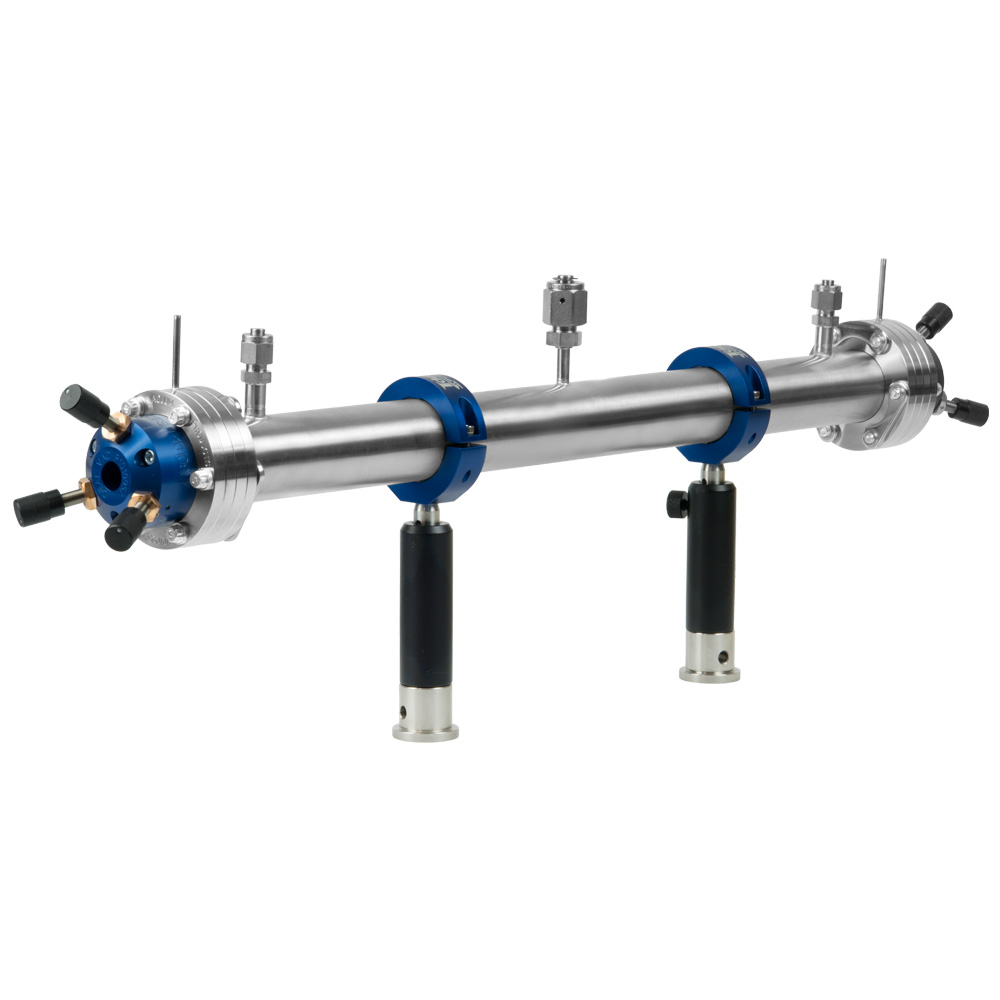

Cellule de spectroscopie d'absorption laser à cavité résonante (CRDS), longueur de trajet optique de 50 cm (20 po), supports réglables pour optiques de 25,4 mm (1 po) de diamètre extérieur, matériel de montage inclus. Cette annonce concerne la vente d'une cellule de spectroscopie d'absorption laser à cavité résonante (CRDS) Ideal Spectroscopy, comprenant les composants suivants (voir photo à gauche) : une (1) cellule à gaz sous vide de 50 cm (20 po) de long, en acier inoxydable 304, de 38 mm (1,5 po) de diamètre extérieur et de 34,8 mm (1,37 po) de diamètre intérieur, dotée des caractéristiques suivantes : deux (2) brides d'extrémité fixes traversantes Conflat (CF) 2,75 ; deux (2) ports d'entrée et de sortie Swagelok® de 6,35 mm (1/4 po). Un (1) port mâle VCR® 1/4". Deux (2) supports de miroir Conflat (CF) 2,75 fixes et réglables, à travers un trou traversant, pour optiques de 1" de diamètre extérieur, présentant les caractéristiques suivantes : compatible avec des optiques d'épaisseur variable de 0,05" à 0,5" (1,3 à 13 mm) ; ouverture libre de 0,5" (1,3 mm) ; orifice de purge de tube de 1/8". Deux (2) brides à charnière pour tubes de 1,5" de diamètre extérieur. Deux (2) supports optiques de 1/2" de diamètre et 3" de longueur, avec leurs porte-supports. Toute la visserie nécessaire à l'assemblage est fournie. Miroirs vendus séparément. La spectroscopie CRD (Cavity Ring Down) est une technique de spectroscopie optique qui mesure l'extinction absolue par absorption ou diffusion d'échantillons. Elle utilise des miroirs hautement réfléchissants, souvent avec des réflectivités supérieures à 99,9 %, pour atteindre des longueurs de trajet optique effectives à travers l'échantillon de plusieurs dizaines, voire centaines de kilomètres. Cela permet la détection de transitions extrêmement faibles et de concentrations infimes, jusqu'à quelques parties par billion. La mesure est effectuée en envoyant une brève impulsion laser dans la cellule, ou en interrompant rapidement l'émission d'un laser à onde continue en résonance avec la cavité, puis en mesurant l'intensité du laser de sortie de la cellule en fonction du temps. La décroissance résultante est modélisée par une fonction exponentielle et la constante de décroissance, ou temps de relaxation, est comparée à celle d'une cavité vide pour déterminer le coefficient d'absorption. La constante de décroissance étant indépendante de l'intensité laser initiale, la spectroscopie CRD est insensible aux fluctuations d'intensité laser entre les tirs. Cette cellule de spectroscopie CRD sous vide idéal possède une longueur de trajet optique réelle de 51,7 cm (20,36 pouces). Elle est équipée de ports adaptés à tous vos besoins expérimentaux. Deux raccords Swagelok® 1/4" permettent l'introduction et l'évacuation des échantillons de la cellule. Un raccord mâle VCR® 1/4" centré permet le raccordement direct à un manomètre pour la mesure de la pression totale de l'échantillon. Chaque support de miroir est équipé d'un orifice de purge de 3,175 mm (1/8") permettant l'introduction d'un gaz inerte propre afin de prévenir la contamination du miroir, la dérive de la ligne de base et d'allonger sa durée de vie. Deux brides de fixation de 38,1 mm (1,5") et des supports optiques sont inclus pour une installation immédiate sur votre table optique, sans qu'il soit nécessaire d'acheter de matériel de montage supplémentaire. Cette cellule de spectroscopie CRD sous vide idéal est équipée de deux supports de miroir réglables pour vis de réglage 80 TPI, facilitant ainsi l'alignement optique. La longueur de la cavité n'étant pas stabilisée, cette configuration est idéale pour les mesures CRD par laser pulsé. Des sources laser à onde continue haute résolution peuvent également être utilisées grâce à un obturateur rapide, tel qu'un modulateur électro-optique ou acousto-optique, qui se déclenche lorsque la puissance de sortie de la cavité dépasse un seuil indiquant la résonance de la cavité avec le laser. Ce phénomène est plus fréquent en présence d'une source d'instabilité thermique ou mécanique à proximité de la cellule, comme un ventilateur, un climatiseur ou une pompe à vide bruyante. Pour un contrôle accru de la longueur de la cavité et pour son verrouillage, Ideal Vacuum propose des vis de réglage de rechange dotées d'éléments piézoélectriques internes permettant un réglage de la longueur de la cavité avec une précision subnanométrique. Le remplacement des trois vis de réglage piézoélectriques d'un seul support de miroir est nécessaire pour cette application. Chaque cellule est assemblée et testée à l'hélium pour garantir son étanchéité avant expédition. Ceci afin d'éviter toute infiltration de gaz atmosphériques susceptibles de perturber vos mesures ou de réagir avec vos échantillons. Cela garantit également que vos échantillons ne s'échapperont pas de la cellule et que leurs concentrations resteront constantes pendant toute la durée de l'expérience. Le remplacement du miroir pour accéder à une nouvelle plage de longueurs d'onde ou remplacer des miroirs embués est simple et rapide. Il suffit d'utiliser une clé Allen de 9/64" pour retirer les trois vis du support de miroir et de soulever la pièce en aluminium bleu. Swagelok® et VCR® sont des marques déposées de Swagelok Company. Vac Goop™ est une marque de Swagelok Company. Ideal Vacuum Products n'est pas un distributeur agréé de Swagelok Company.
