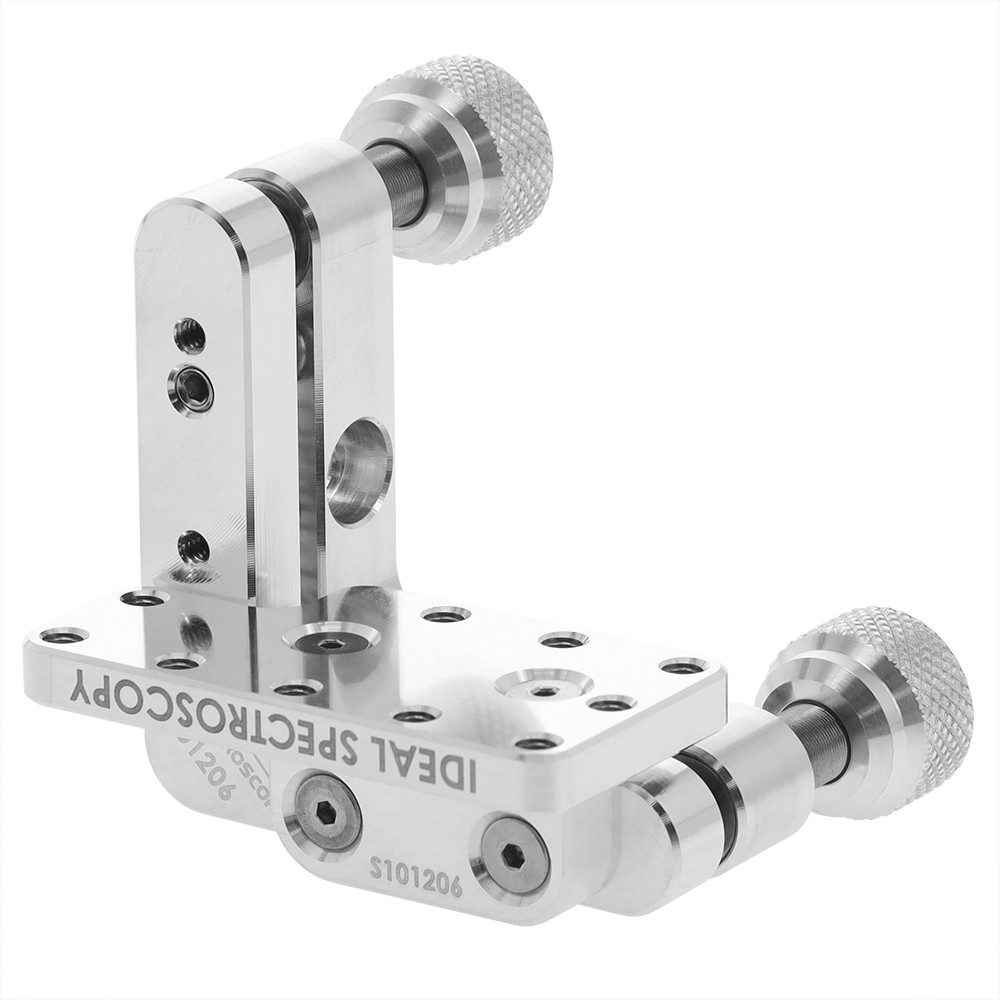

Plataforma cinemática para montagem de óptica com superfície plana, plataforma de 1,0" x 1,9", 2 ajustadores, compatível com sistema de vácuo.
Parafuso de cabeça sextavada interna 8-32/M4. Vendido individualmente. Esses suportes ópticos de alumínio compatíveis com vácuo são equipados com uma plataforma plana para montagem de prismas, cubos divisores de feixe, polarizadores, grades de difração ou qualquer outra óptica ou objeto com uma superfície de montagem plana. A plataforma tem 2,54 cm de profundidade e 48,94 cm de largura, mas pode acomodar ópticas mais espessas, desde que estas se projetem para fora. A plataforma pode ser removida e recolocada em qualquer uma das hastes do suporte óptico usando uma chave Allen padrão de 1,6 mm. A plataforma possui dez furos de montagem 6-32 ao longo do perímetro, que podem ser usados para montar a óptica diretamente ou com o braço de montagem óptica ajustável opcional
S101085 da Ideal Vacuum. O braço de montagem óptica ajustável fixa a óptica com um parafuso de ajuste com ponta de nylon macia, que pode ser apertado com uma chave Allen padrão de 3,9 mm. Para montagem permanente, pode-se usar cola.
O suporte está equipado com dois parafusos de ajuste fino de 1/4"-80 que inclinam a óptica nas direções x e y para facilitar o alinhamento e o direcionamento do feixe. O suporte possui dois furos de montagem que acomodam parafusos de cabeça sextavada interna
8-32 ou M4. Cada furo de montagem está centralizado lateralmente no suporte da óptica.
